系統原理
經過AC→DC→AC變換的逆變電源稱為變頻電源（穩頻穩壓電源），它有別于用于電機調速用的變頻調速控制器，也有別于普通交流穩壓電源。穩頻電源的主要功用是將現有交流電網電源變換成所需頻率的穩定的純凈的正弦波電源。理想的交流電源的特點是頻率穩定、電壓穩定、內阻等于零、電壓波形為純正弦波（無失真）。穩頻穩壓電源十分接近于理想交流電源，因此，先*進發達國家越來越多地將變頻電源用作標準供電電源，以便為用電器提供*優良的供電環境，便于客觀考核用電器的技術性能。
本穩頻穩壓電源，以微處理器為核心，以MPWM方式制作,用主動元件IGBT模塊設計，采用了數字分頻、D/A轉換、瞬時值反饋、正弦脈寬調制等技術, 以隔離變壓器輸出來增加整機穩定性, 具有負載適應性強、輸出波形品質好、操作簡便、體積小、重量輕等特點，具有短路、過流、過載、過熱等保護功能，以保證電源可靠運行。

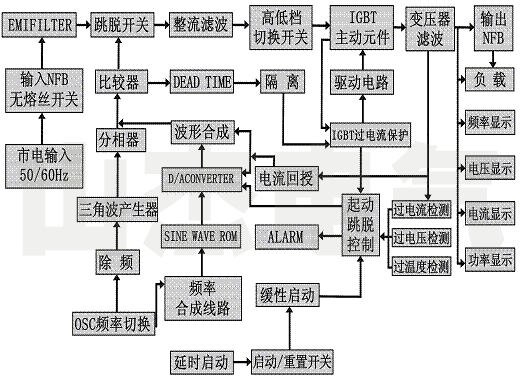

工作方塊圖
