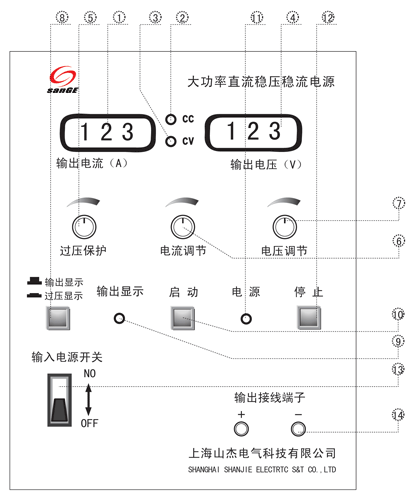

①，輸出電流顯示，單位：安培（A）。
②，穩流指示燈，當機器工作在穩流狀態時，燈點亮。
③，穩壓指示燈，當機器工作在穩壓狀態時，燈點亮。
④，輸出電壓顯示，單位：伏特（V）。
⑤，過壓保護值調節電位器，調節該電位器，設定輸出過壓保護
值，機器輸出電壓超過該設定值時，機器保護，內部接觸器
斷開，機器無輸出。
⑥，電流調節多圈電位器，此電位器設置輸出電流的穩流值。
⑦，電壓調節多圈電位器，此電位器設置輸出電壓值。
⑧，過壓顯示按鈕，此按鈕為自鎖按鈕，按下時，輸出電壓表④
顯示的是正在設置的過壓保護值，再按下時，該按鈕釋放。
輸出電壓表④顯示的是機器實際的輸出電壓值。
⑨，輸出顯示指示燈。
⑩，啟動按鈕，輕按下該按鈕，機器啟動。
?，電源指示燈。
?，停止按鈕，輕按下該按鈕，機器停止。
?，輸入電源總開關。
?，直流電源輸出接線柱。紅色為正極，黑色為負極。
