1、補償變壓器
補償變壓器TB當一次線圈上所加電壓的大小和極性發生變化時，能使串聯在負載回路上的二次線圈產生幅值和極性可變的補償電力變壓器。
2、接觸調壓器
接觸調壓器TUV利用電刷接觸位置的變化，使輸出電壓的大小和極性發生變化的特種接觸調壓器。
3、電動機控制電路
伺服電機控制方式有“手動”、“自動”兩種，由切換開關QT1選擇手動時：“升壓”按SB3按鈕則KC1開關觸點閉合“降壓”按SB4按鈕則開關KC2開關觸點閉合；自動時：升壓和降壓由電壓檢測單元檢測自動控制，實現“自動”穩壓工作。JK為降壓限位開關，SK為升壓壓限位開關，采用的伺服電機有三相和單相兩種，采用三相電機原理如圖；采用單相電機時工作原理如圖
4、三相主電路開關裝置及操作電路
1)，穩壓器主電路設置了一只電控開關QA和一只刀形開關QN，是為了使電壓自動補償系統能方便地投入和退出而設置的，投入運行時只要把刀形開關QN置于“穩壓”狀態，按“穩壓”桉鈕，電控開關QA就能自動合上即可：假如穩壓器自身出現故障或需要在市電直通狀態下使用，只要把刀形開關手柄置于“市電”位置即可，并按下”停止”按鈕，使市電指示燈亮。
2)，在電控開關合閘的電路中串聯了過壓和欠壓保護裝置即繼電器KC3，在穩壓運行過程中，只要輸出電壓端電壓出現異常，過壓或欠壓時電控開關就能自動斷開，蜂鳴器并發出告警聲音，此時需按“停止”按鈕進行復位，再啟用備用線路板。
3)，500KVA以上的穩壓器采用DW系列萬能式空氣斷路器，當輸出端電壓出現異常，過壓或欠壓時補償系統自動退出運行。
5、三相穩壓器電壓檢測和調節單元
采樣變壓器TC從穩壓器輸出端取出采樣電壓和控制電壓，控制電壓經變壓、整流、濾波及穩壓后由RP1、RP3分壓得出隨輸出電壓變化的信號電壓，輸出到電壓比較放大器進行電壓比較，當信號電壓處于上限和下限基準電壓之間時控制繼電器KC1、KC2觸點均處于斷開狀態。當信號電壓超過上限或下限基準電壓值時即(精度范圍)時，KC1（KC2和接觸器KA1(KA2)觸點動作。
電動機就得到信號電壓就進行轉動并進行電壓補償，使穩壓器輸出電壓穩定?？傊?dāng)輸出電壓變化超過額定電壓精度準許范圍時，電壓檢測便發出調節輸出電壓指令，直到輸出電壓恢復到額定電壓精度準許的范圍。穩壓器的穩壓精度由電位器RP3在 ±(1-5)%之間設定進行調整，額定輸出電壓的中心位置由調節電位器RP1來調整。
6、三相保護電路
1)，電控開關QA保護主回路的過載或短路。SK和JK限位行程開關組成越限保護電路，當電刷滑動到上下限開關時，其電壓調節繼電豁KA1、KA2的線圈失電，使繼電器KC1、KC2釋放，伺服電機停轉，達到越限保護作用。
2)，過壓和欠壓保護電路在正常運行狀態下控制KC3敞閉觸點，處于閉合狀態，當信號電壓高于或低于額定保護電壓值時，保護繼電器KC3敞開閉合，并使電控開關QA斷開自動補償系統退出工作狀態，正常情況下，機器在出廠時過壓設定值為418V左右，欠壓值設定值為342V左右，同時穩壓器會發出告警信號。
3)，缺逆相保護電路，就是當電網的電源進線發生缺相或與穩壓器本身的相序不一致時，相序保護裝置的指示燈變?yōu)榧t燈，整機處于關斷狀態，相序正常情況下保護裝置的指示燈為綠燈。4)，本機設有A、B兩塊控制線路板，在使用過程中，若發現A板控制系統有問題，可以拔動備用板轉換開關至B板，兩塊線路板可以直接互換使用。
7、穩壓器電壓檢澍和調節單元
單相穩壓器電壓檢測和調節單元的工作原理和三相穩壓器電壓檢測和調節單元完全相同。

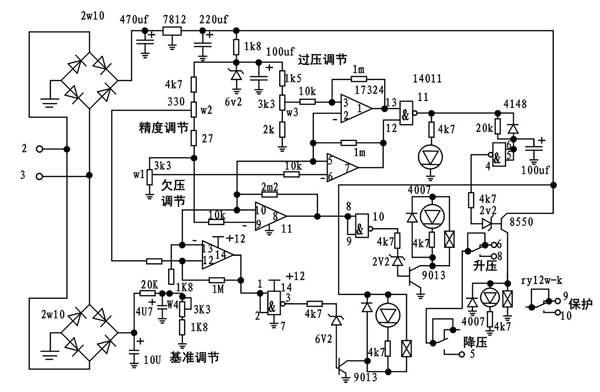

電力穩壓器控制線路板原理圖
