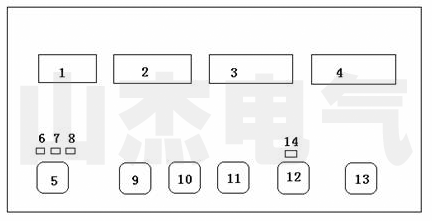

前面板操作及顯示
1、頻率顯示窗口：三位LED顯示，在預置時顯示預置輸出電壓頻率值，在運行時顯示實際輸出電壓頻率值。單位:Hz
2、電壓顯示窗口：四位LED顯示，在預置時顯示預置輸出電壓值，在運行時顯示實際輸出電壓值。單位:V
3、電流顯示窗口：四位LED顯示，在預置時顯示0，在運行時顯示實 際輸出電流值。單位:A??????????????
4、功率顯示窗口：四位LED顯示，在預置時顯示0，在運行時顯示實 際輸出功率。單位:kVA??????????????
5、“快捷”鍵: 用于快速選定50Hz/220V，60Hz/110V ，60Hz/120V。
6、50Hz/220V指示燈：在運行時該指示燈亮，表示此時輸出電壓為 220V，頻率為50Hz。
7、60Hz/110V指示燈：在運行時該指示燈亮，表示此時輸出電壓為 110V，頻率為60Hz。
8、60Hz/120V指示燈：在運行時該指示燈亮，表示此時輸出電壓為 120V，頻率為60Hz。
9、“預置”鍵：在待機時，按該鍵進入預置狀態，此時按“ 增 ”、 “ 減 ”鍵可依次預置輸出電壓頻率值、輸出電壓值。在運行時，按該鍵可 調節輸出電壓的頻率值和輸出電壓實際值。
10、“ 增 ”鍵：在預置時，按該鍵可增大預置值。
11、“減 ”鍵：在預置時，按該鍵可減小預置值。
12、“啟動”鍵：按該鍵進入運行狀態，輸出指示燈亮。
13、“停止”鍵：按該鍵，電源停止輸出，返回到待機狀態。
14、輸出指示燈。此燈亮?xí)r，電源有電壓輸出。
