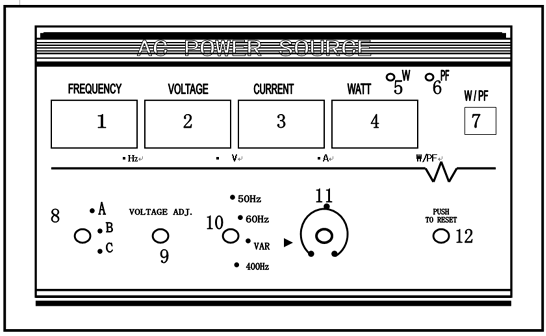

說明順序由左而右，由上而下，逐項敘述之。
1．輸出頻率顯示：數位式顯示輸出頻率至小數點下一位。
2．輸出電壓顯示：數位式顯示輸出電壓值。（相電壓）
3．輸出電流顯示：數位式顯示輸出電流值。（相電流）
4．輸出功率及功率因數顯示：數位式顯示輸出功率值及功率因數值。
5．輸出功率指示燈。
6．功率因數指示燈。
7．功率及功率因數轉換按扭。通過該按扭可進行功率及功率因數轉換。
8．切換開關：用于選擇顯示A相. B相. C相中的一相，。
9．標準電壓輸出微調鈕：可由微調得到您所需要的標準電壓。
10．切換開關：固定頻率 50Hz，60Hz，可調頻率，400Hz 切換選擇開關。
11．頻率微調鈕：45.0—70.0 Hz可調頻率微調。
12．重置開關：開機啟動之啟動按鈕，或因故造成變頻器跳脫，警報器聲時，可按此按鈕重新啟動。
